Montaje de Guías Lineales en Máquinas CNC: Técnicas y Consejos

Las guías lineales son el corazón del desplazamiento preciso en cualquier máquina CNC. Su montaje correcto no solo garantiza un funcionamiento fluido, sino que asegura la durabilidad de los componentes, evita el desgaste prematuro y mejora la calidad final de las piezas mecanizadas. En esta entrada exploramos de forma detallada cómo montar guías lineales, incluyendo la diferencia entre railes fijados por arriba o por debajo, el concepto de guía maestra y flotante, y la alineación correcta con ayuda de comparadores.

Tipos de fijación de guías lineales

Existen principalmente dos tipos de fijación según el tipo de rail: los railes tipo T, que se fijan desde abajo (por ejemplo, en montajes sobre perfiles estructurales cerrados), y los railes tipo R, que se fijan desde arriba, típicos en montajes sobre bancadas mecanizadas o planas. La elección entre uno y otro depende de la accesibilidad y del diseño estructural del eje.

¿Cómo se alinea un rail de forma correcta?

La clave de la precisión en una guía lineal está en el momento del montaje. El rail de referencia (guía maestra) debe colocarse talonado contra un tope lateral perfectamente rectificado. Este canto de referencia es el que asegura que la guía no se desplace lateralmente, garantizando el alineamiento paralelo entre guías cuando se monte la segunda.

Uso de reloj comparador para la segunda guía

Una vez que el primer rail está alineado, se monta un patín sobre él y se acopla un reloj comparador para instalar el segundo rail. Este procedimiento permite ajustar la guía flotante con respecto a la maestra con una precisión muy alta. Se recomienda ajustar desde el centro hacia los extremos, verificando que la desviación no supere las tolerancias indicadas por el fabricante (generalmente ±0.01 mm en 1 metro).

Consejos técnicos finales

Si buscas cómo montar guías lineales en CNC, recuerda que: debes respetar los pares de apriete recomendados, limpiar a fondo las superficies antes del montaje, evitar forzar los patines sobre el rail y aplicar aceite o grasa adecuada antes del uso. Además, montar correctamente evita holguras, vibraciones y errores dimensionales en piezas.

En Mecanizados Armero diseñamos bastidores listos para guías lineales y ofrecemos asesoramiento en montaje de ejes para fresadoras, routers, plasma CNC y maquinaria especial. Consulta nuestras soluciones personalizadas desde 300 hasta 4000 mm.

Aplicación real: montaje de guías sobre bastidor fresado

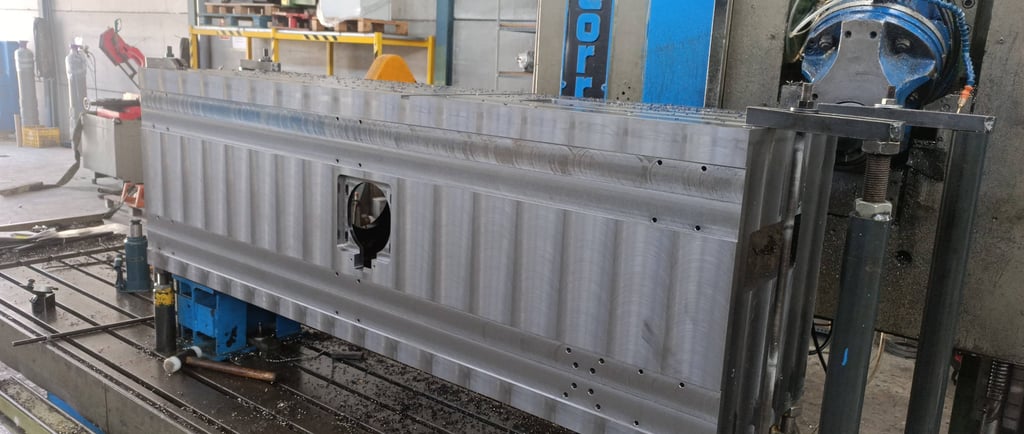

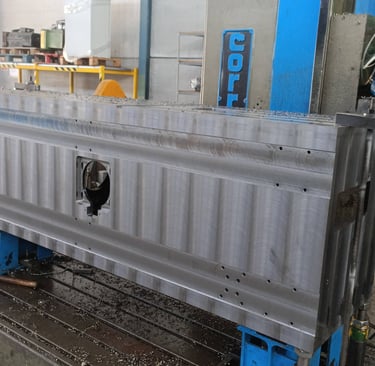

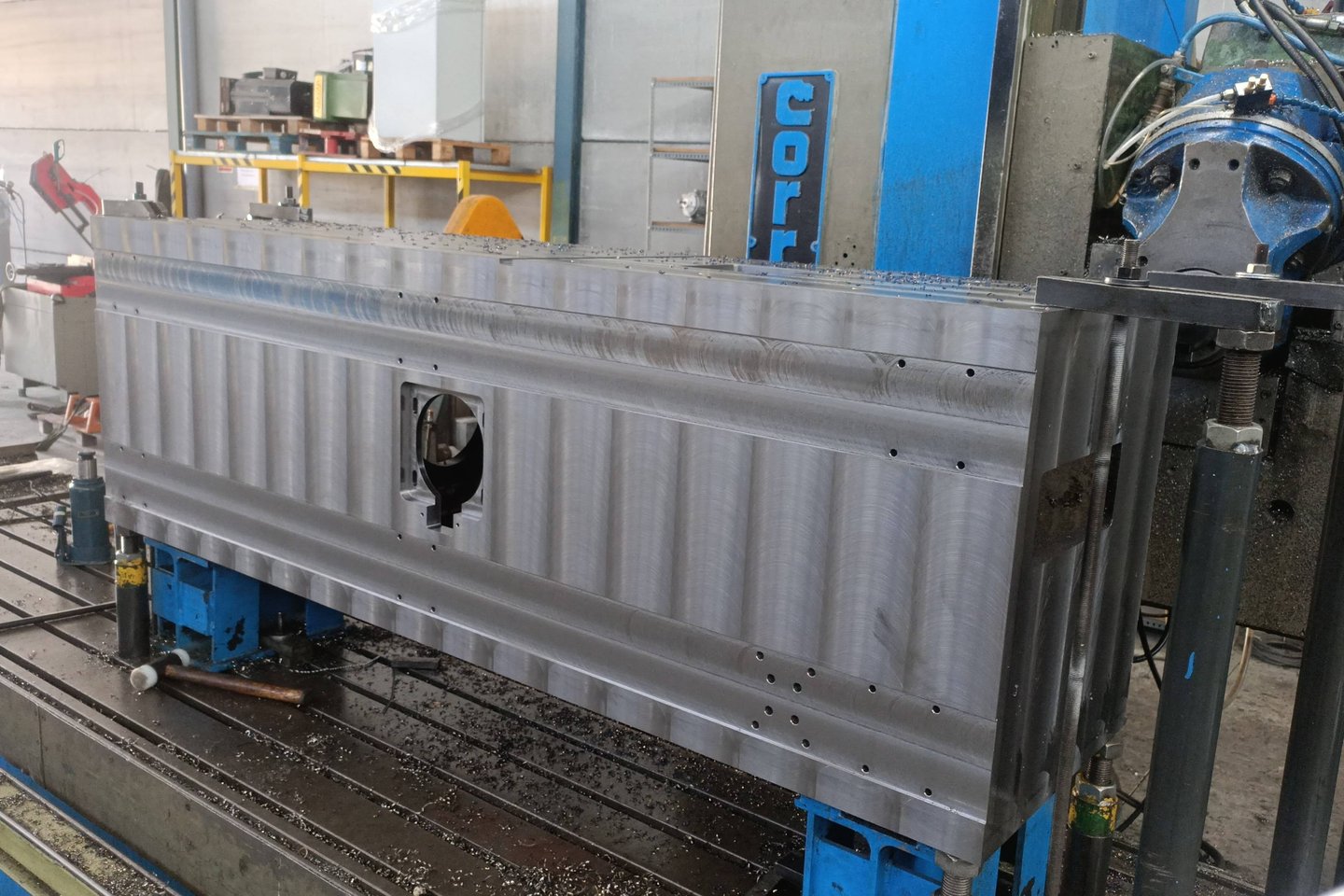

En la siguiente imagen se puede ver un bastidor mecanizado real fabricado por Mecanizados Armero, donde se aprecia la superficie mecanizada preparada para el montaje de dos guías lineales. Esta estructura corresponde a la base de una máquina CNC de grandes dimensiones, y ha sido preparada para alojar guías tipo HGR o LGBR de forma precisa, garantizando paralelismo, apoyo y rigidez estructural.
